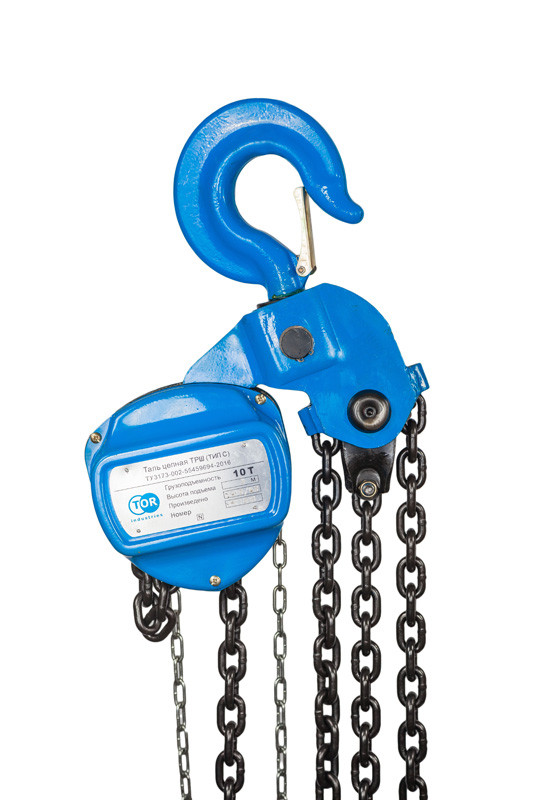

Таль цепная шестеренная 10 тонн ручная TРШ ( тип HS-C) 6 метров.

ТАЛЬ РУЧНАЯ  ШЕСТЕРЕННАЯ

Таль ручная шестеренная предназначена для подъема удер­жания  в поднятом положении и опускания груза массой от 0,5 т до 10,0 т при ремонтных, монтажных и строительных работах.

Основные параметры

Грузоподъемность, т 10,0

Н, м 6

Габариты, мм 700х165х360

Толщина силовой цепи, мм 10

Кол-во ветвей цепи, ед 4 (Х4+1 м)

Цвет Синий

Усилие, кг 42

Шаг звена силовой цепи, мм 30

Страна производства Китай

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Таль ручная шестеренная состоит из следующих основных узлов: верхней, нижней подвесок, редуктора с грузоупорным тор­мозом, грузовой и тяговой звездочек, грузовой и тяговой цепе.

 Редуктор тали представляет собой двухступенчатый, двухлоточный цилиндрический соосный редуктор с передачами внешнего зацепления.

3.3 Тормоз - автоматический, дисковый, грузоупорный с запасом тормозного момента не менее 1,5.

 ПОДГОТОВКА ТАЛИ К РАБОТЕ

 Распакуйте таль. Удалите лишнюю смазку с тяговой грузовой цепей, подвески, крюка.

 Подвесьте таль и проведите техническое   освидетельствование с целью установления: соответствия документации на  таль, исправного состояния тали.

 Проверьте работу тали вхолостую, опуская и поднимая (2 раза) подвеску на полную высоту.

 Механизмы до пуска в работу должны подвергаться полному техническому освидетельствованию, включающему осмотр, статические испытания грузом, на 25% превышающим их номинальную грузоподъемность и динамические испытания грузом, на 10% превышающим номинальную грузоподъемность.

Если ходовая цепь двигается рывками или заклинивает, ослабьте затяжку прижимной гайки, которая находится под кожухом ходовой цепи тали.
