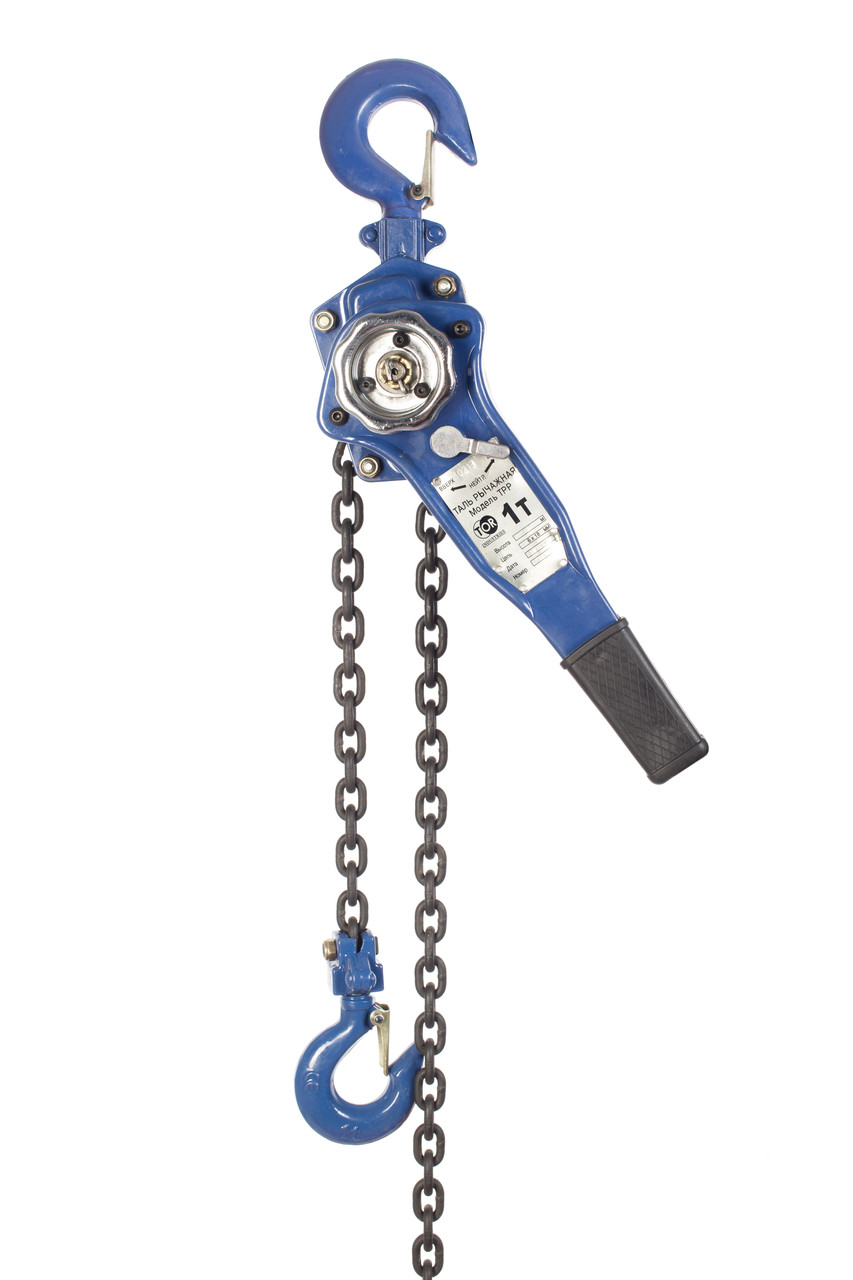

Таль ручная рычажная ТРР (тип HSH) 1,5 тонн 6 метров.

ТАЛЬ ручная РЫЧАЖНАЯ ТРР-ТРШСР

(тип HSH) 1,5т 6м

НАЗНАЧЕНИЕ

  Тали ручные рычажные ТРР – предназначены для механизации подъемно-транспортных работ, повышения продуктивности и безопасности работ при монтаже-демонтаже, ремонте разнообразного оборудования, в том числе для его подтягивания и фиксации во время транспортировки.

Климатическое исполнение У, категория размещения 1.1 по ГОСТ 15150-69.

Эксплуатация изделия допускается при температуре окружающей среды от - 10 до + 50⁰С. При температуре ниже 0⁰С проверить тормоз на обледенение.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

  Таль состоит из двух силовых щёк , редуктора с тормозом, грузовой звёздочки , грузовой цепи и рычага. Редуктор представляет собой двухступенчатый цилиндрический редуктор с зубчатыми шестернями.

Тормоз - автоматический, дисковый, с храповым механизмом и состоит из ступицы ,   установленной на вал - шестерне , храпового колеса . Храповое колесо установлено между фрикционными накладками , и фиксируется защёлкой , прижимаемой пружиной

  Работа сталью: Рекомендуется качать рычаг равномерными движениями с нормальной скоростью для предотвращения ненужного раскачивания груза.

  Груз подвешивать только посредине седловины крюка. То же касается подвесного крюка;

При замене цепи производить ее укладку таким образом, чтобы сварные швы цепных звеньев при укладке звеньев в карманы приводной звездочки смотрели наружу.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ТАЛИ

Установлены следующие виды и периодичность технического обслуживания (осуществляет пользователь):

· текущее обслуживание – производится до и после каждого применения;

· ТО1 – один раз в год;

Текущее обслуживание заключается в периодических осмотрах внешнего вида изделия с целью обнаружения и устранения неисправностей. Элементы крепления должны быть исправными, резьбовые соединения смазаны пластичной смазкой, на деталях должны отсутствовать повреждения, износ, коррозия и другие дефекты.
