Основные | |
---|---|
Производитель | Вибромаш |
Гарантийный срок | 12 мес |
Страна производитель | Россия |
Центробежная сила | 5 кН |
Состояние | Новое |

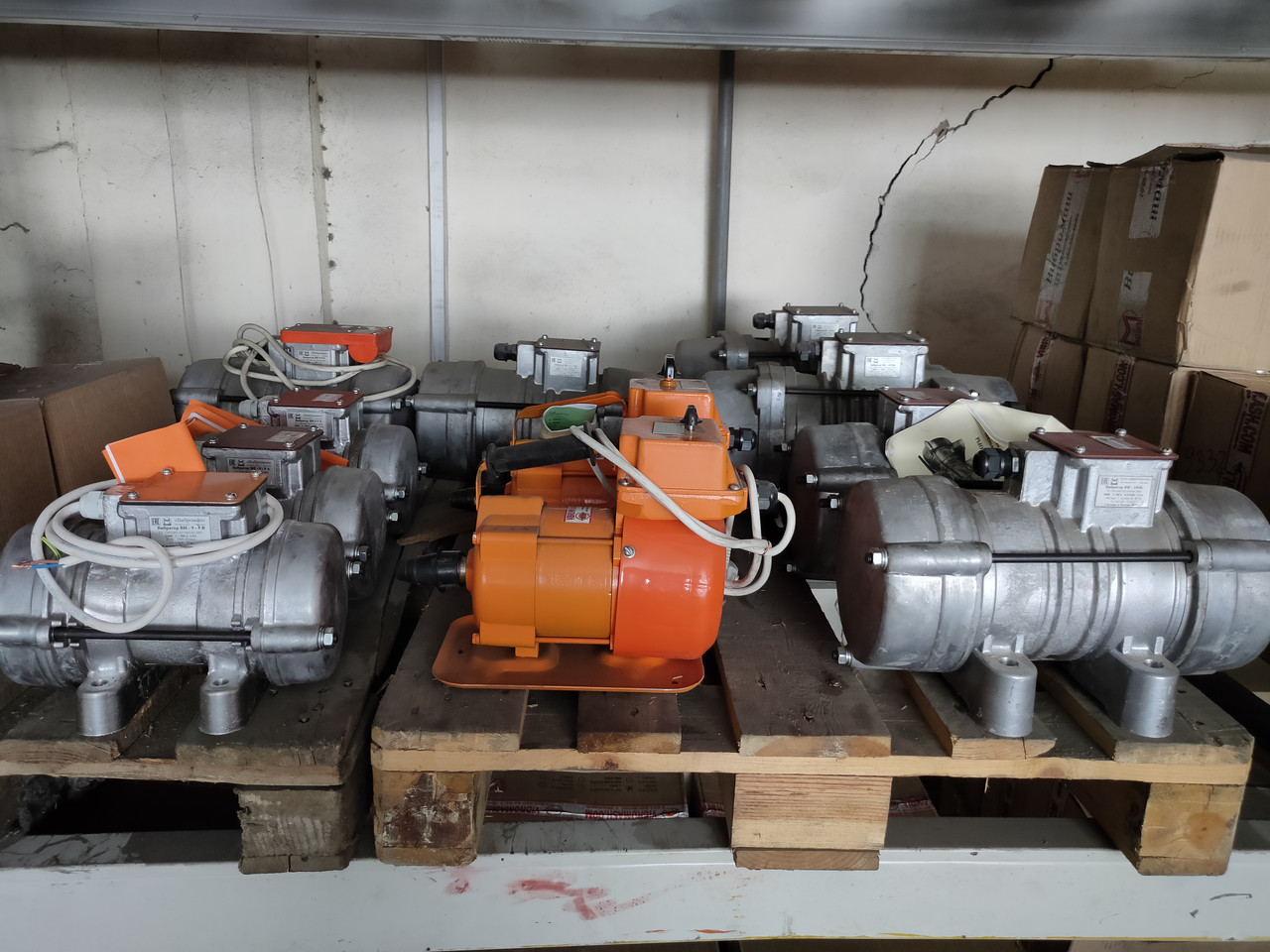

Вибратор площадочный общего назначения ВИ-9-9-В (220В)
Назначение
Вибраторы ИВ -99В (220В) с УЗО предназначены для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов на заводах ЖБК, ЖБИ и т.д.; транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок, вибростолов, виброреек; для выгрузки шихты на конвейерах в сталелитейной промышленности.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
Наименование показателей и единицы измерения |
ВИ-9-9 В |
Номинальное напряжение, В |
220 |
Частота вращения ротора номинальная об/мин |
3000 |
Частота колебаний (синхронная), Гц |
50 |
Номинальная мощность, кВт |
0,25 |
Потребляемая мощность, кВт |
0,5 |
Вынуждающая сила, кН |
2,5…5,0 |
Тип вибрационного механизма |
Дебалансный регулируемый |
Тип электродвигателя |
Однофазный асинхронный с короткозамкнутым ротором |
Класс изоляции |
В |
Теплостойкость, 0С |
50 |
Класс машины |
I |
Масса вибратора, кг, не более |
12 |
Степень защиты по ГОСТ 14254-96 |
IP 54 |
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ИЗДЕЛИЙ (В ММ), НЕ БОЛЕЕ |
||||||||
ВИ-9-9 В |
L |
B |
H |
LI |
A |
A1 |
D |
H |
300 |
180 |
200 |
140 |
100 |
145 |
13 |
40 |
|
Подключение:
Подключить к 3–х проводной сети 220В. В случае пользования удлинителя длинной не более 10 метров, сечение жил кабеля должно быть не менее 1 мм2 для ИВ-99 В. А в случае пользования удлинителя длинной более 10 метров, сечение жил кабеля должно быть не менее 2 мм2 для ИВ-99 В.
УКАЗАНИЯ ПО КРЕПЛЕНИЮ ВИБРАТОРОВ
Установочная плита |
Крепежные болты |
||||
Вибратор |
габаритные размеры, мм, не более |
толщина, мм, не менее |
неплоскост-ность, мм, не более |
номинальные размеры, мм, не менее |
момент затяжки, Нм |
ИВ-99 В |
250х250 |
12 |
0,25 |
М12х70 |
80 |
Режим работы:
ü 6 мин. работы
ü4 мин. отдых
S1 - продолжительный режим работы;
S3 – 60 % - повторно-кратковременный режим работы с продолжительностью включения 6 минут, 4 минуты – отдых;
S3 – 40 %% - повторно-кратковременный режим работы с продолжительностью включения 4 минут, 6 минут – отдых; (см. таблицу в паспорте)
- Цена: 70 810 ₸
